BOKEN
?

物理性能試驗(yàn)項(xiàng)目簡(jiǎn)介

　　物理性能測(cè)試指運(yùn)用各種儀器、儀表、設(shè)備、量具等檢測(cè)手段，測(cè)量或比較各種紡織產(chǎn)品的物理性質(zhì)或物理量的數(shù)據(jù)，并進(jìn)行系統(tǒng)整理、分析，以確定紡織品物理性質(zhì)和品質(zhì)優(yōu)劣的一種檢驗(yàn)方法。

?

拉伸斷裂強(qiáng)度

「目的」：
　　一般適用于機(jī)織物。是為了評(píng)價(jià)對(duì)面料的經(jīng)向和緯向施加拉力，看面料能承受多大的力而進(jìn)行的試驗(yàn)。
「方法」：
　　根據(jù)「JIS L 1096機(jī)織物和針織物試驗(yàn)方法」實(shí)施。
　　拉伸斷裂強(qiáng)力試驗(yàn)有從A法到F法的試驗(yàn)方法，常用的方法

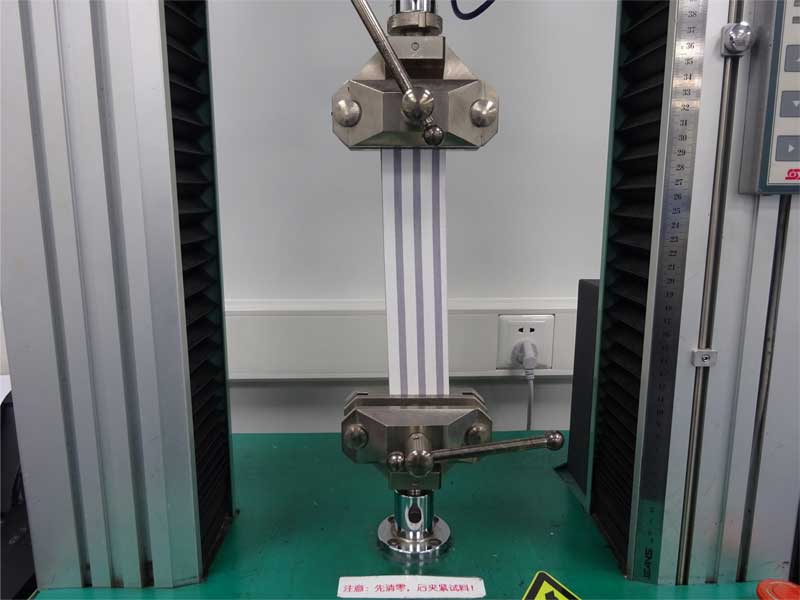

　　　　A法（條樣法）：經(jīng)、緯各取50mm×300mm試驗(yàn)片3枚，夾持隔距200mm，將試樣完全夾持在試驗(yàn)機(jī)上，以一定速度進(jìn)行拉伸，測(cè)定在斷裂時(shí)的力值。

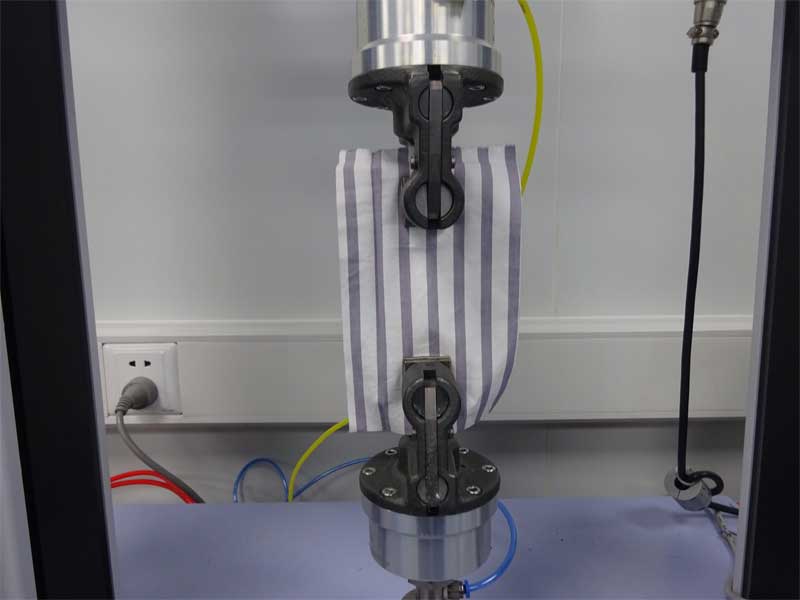

　　　　B法（抓樣法）：經(jīng)、緯各取100mm×150mm試驗(yàn)片3枚，夾持隔距75mm，將試樣在中心位置夾持在試驗(yàn)機(jī)上，以一定速度進(jìn)行拉伸，測(cè)定在斷裂時(shí)的力值。

撕破強(qiáng)度

「目的」：
　　一般適用于機(jī)織物。是為了評(píng)價(jià)對(duì)面料的經(jīng)向和緯向施加撕力，看面料能承受多大的力而進(jìn)行的試驗(yàn)。
「方法」：
　　根據(jù)「JIS L 1096機(jī)織物和針織物試驗(yàn)方法」實(shí)施。

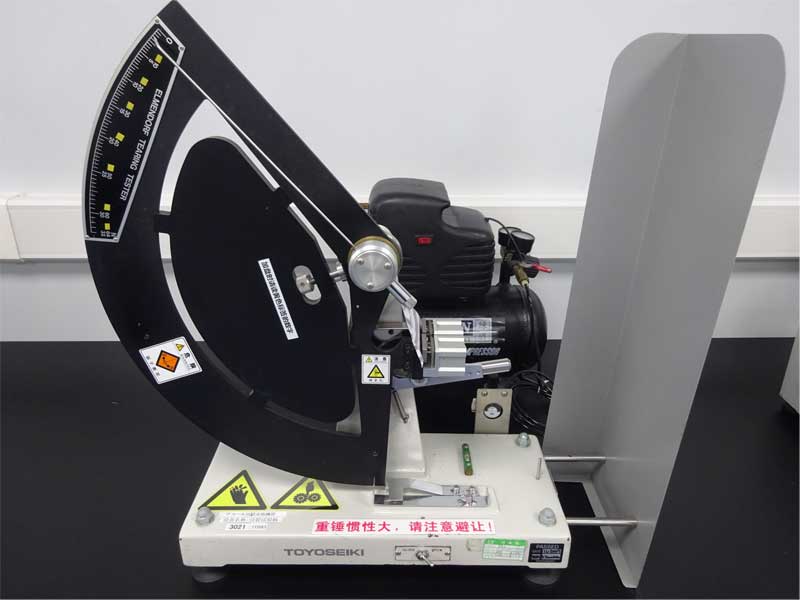

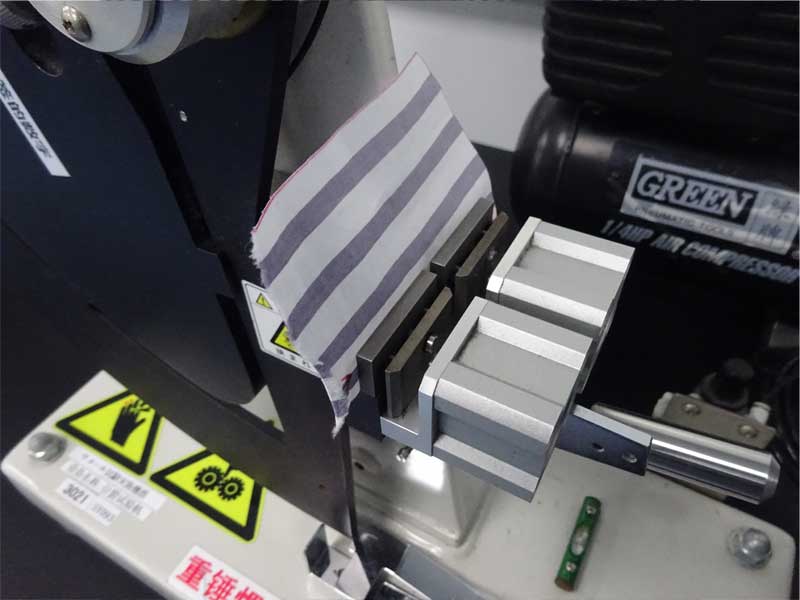

　　撕破強(qiáng)度試驗(yàn)中有從A法到E法的試驗(yàn)方法，常用的方法D法（沖擊擺錘法）試驗(yàn)片為經(jīng)、緯各取63mm×100mm試驗(yàn)片5枚，設(shè)置在擺錘型的試驗(yàn)機(jī)上，在兩個(gè)夾鉗中央切一個(gè)20mm的切口，測(cè)定撕破剩余43mm的力值。

脹破強(qiáng)度

「目的」：
　　一般適用于針織物。是為了評(píng)價(jià)在面料里側(cè)施加使面料鼓起的力，看面料能承受多大的力而進(jìn)行的試驗(yàn)。針織物和機(jī)織物不同，容易在多方向上進(jìn)行拉伸。因?yàn)閷?shí)施撕破強(qiáng)度和拉伸斷裂強(qiáng)度試驗(yàn)比較困難，所以要實(shí)施脹破強(qiáng)度試驗(yàn)來測(cè)定面料的強(qiáng)度。
「方法」：
　　根據(jù)「JIS L 1096機(jī)織物和針織物試驗(yàn)方法」實(shí)施。

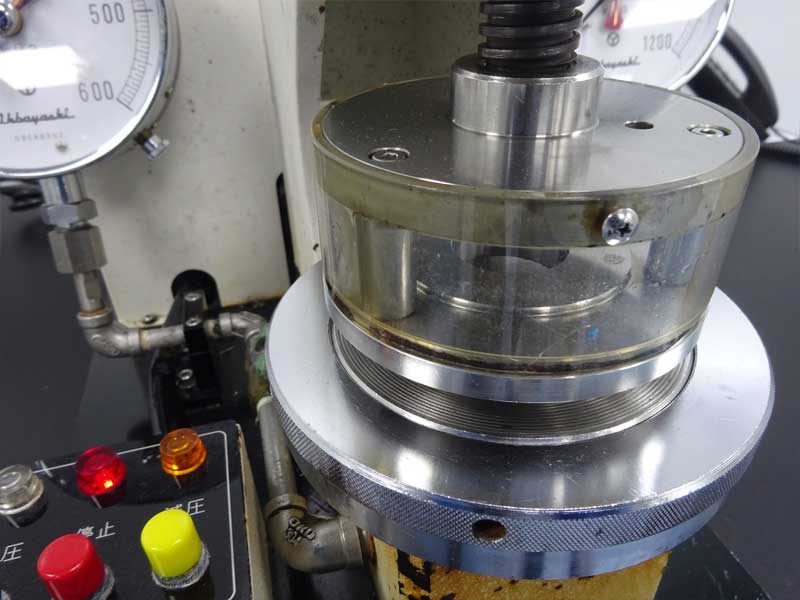

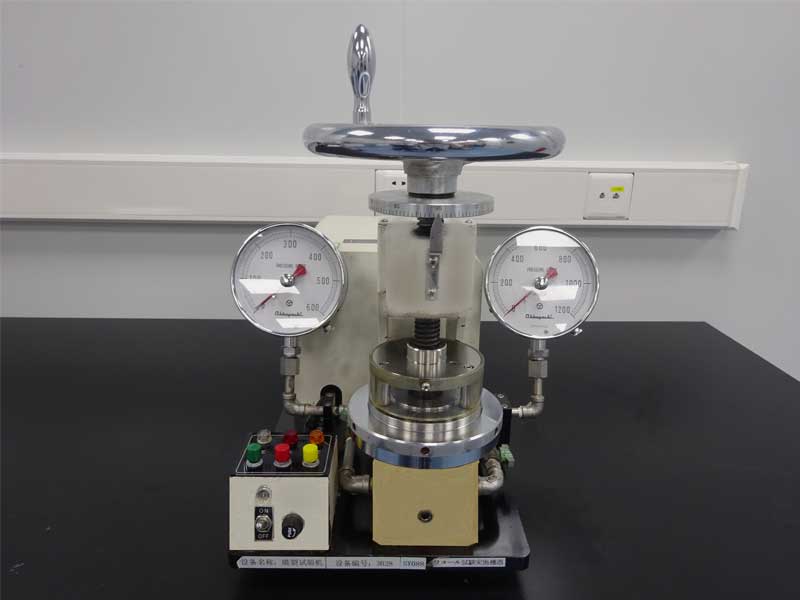

　　脹破強(qiáng)度試驗(yàn)有從A法到C法的試驗(yàn)方法，常用的方法A法（馬倫型）是把面料固定在馬倫型試驗(yàn)機(jī)上，利用油壓頂固定盤下的橡膠膜，測(cè)定面料在脹破時(shí)候的最大強(qiáng)力。

起毛起球

「目的」：
　　為了評(píng)價(jià)在穿著或洗滌時(shí)因摩擦發(fā)生起球情況而進(jìn)行的試驗(yàn)。起毛起球是指面料上的毛羽因?yàn)槟Σ良Y(jié)在一起，形成起球的狀態(tài)。。
「方法」：
　　根據(jù)「JIS L 1076機(jī)織物和針織物起毛起球試驗(yàn)方法」實(shí)施。

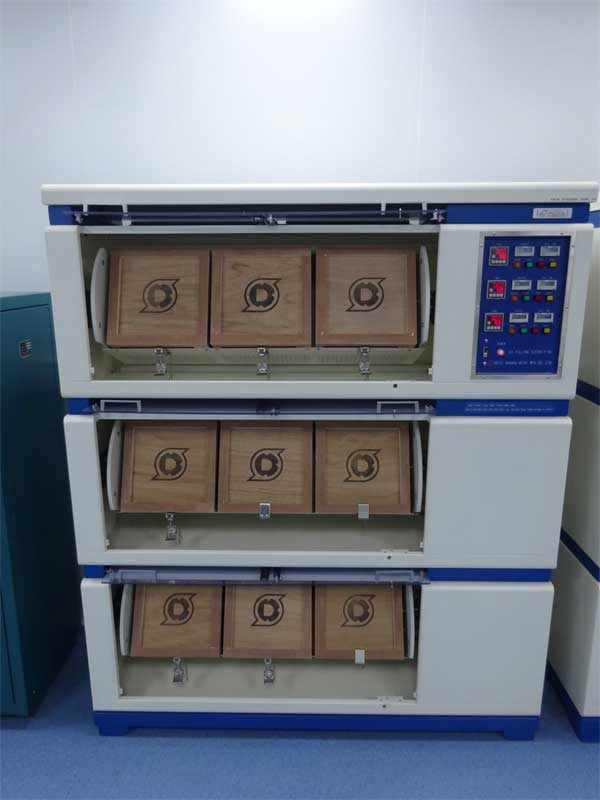

　　起毛起球試驗(yàn)中有從A法到J法的試驗(yàn)方法，常用的A法（使用ICI試驗(yàn)機(jī)的方法）試驗(yàn)片為經(jīng)、緯各取100mm×120mm試驗(yàn)片2枚，縫制在橡膠管上，4個(gè)為一組放入ICI形試驗(yàn)機(jī)的回轉(zhuǎn)箱中。通常，針織物轉(zhuǎn)5h、機(jī)織物轉(zhuǎn)10h。然后取下試驗(yàn)片，與標(biāo)準(zhǔn)樣照對(duì)比，判定起毛起球程度的等級(jí)。

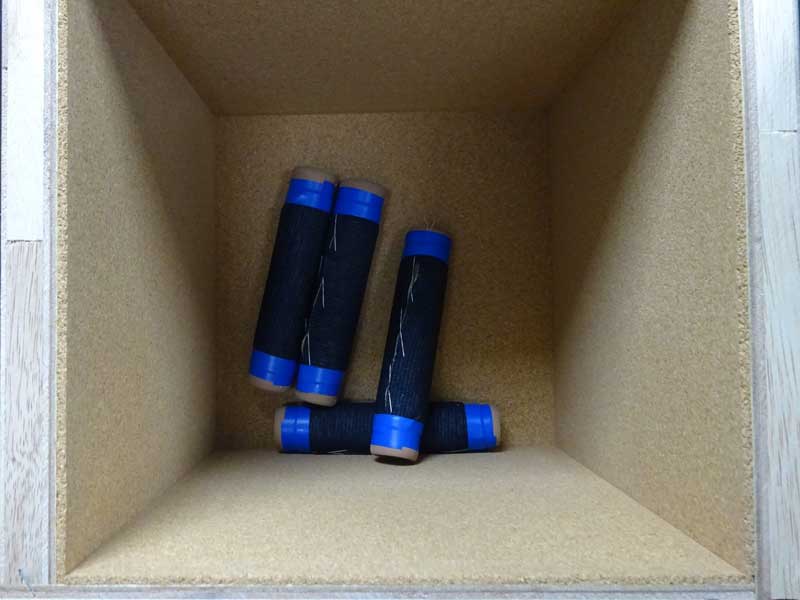

縫好的試料在起球箱內(nèi)狀態(tài)

勾絲

「目的」：
　　是為了評(píng)價(jià)在穿著時(shí)與某些突起物的接觸導(dǎo)致的勾絲程度而進(jìn)行的試驗(yàn)。勾絲是指構(gòu)成面料的線或纖維因某種拉扯作用而在表面出現(xiàn)的拉絲現(xiàn)象。一般適用于容易滑動(dòng)的面料、表面不平整的面料、含金屬線的面料等
「方法」：
　　根據(jù)「JIS L 1058機(jī)織物和針織物的勾絲試驗(yàn)方法」實(shí)施。

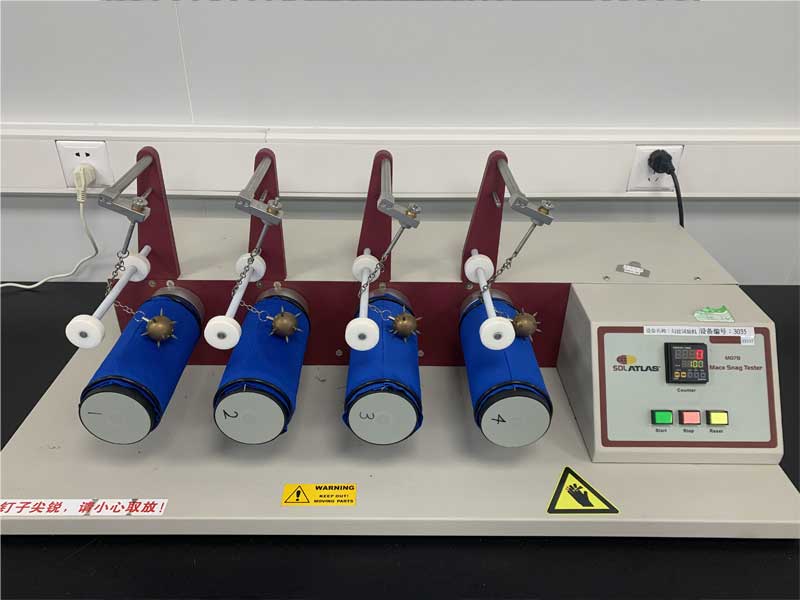

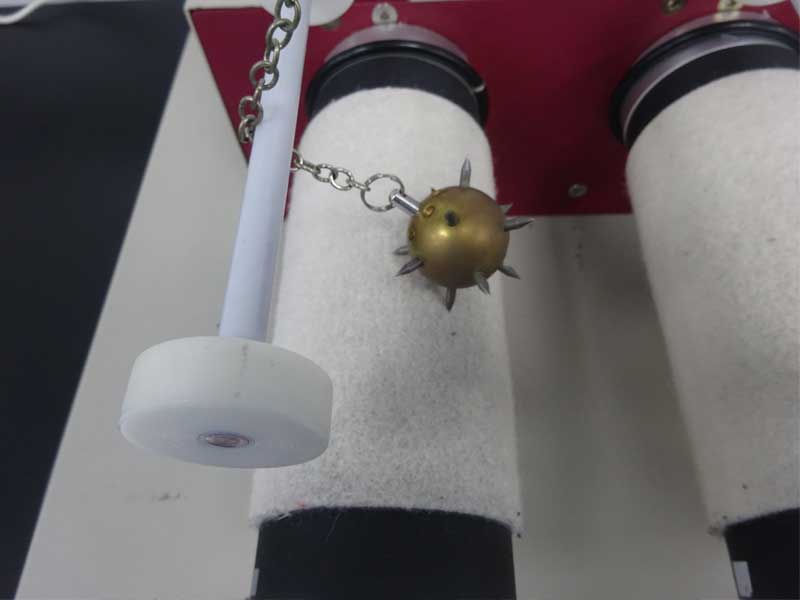

　　勾絲試驗(yàn)有從A法-D法的試驗(yàn)方法。常用的方法A法（ICI型釘錘試驗(yàn)機(jī)法）為200mm×330mm的試驗(yàn)片經(jīng)緯各2枚?？p成圓筒狀，安裝在轉(zhuǎn)筒上。將釘錘放在試驗(yàn)片上、運(yùn)轉(zhuǎn)100回。將試驗(yàn)片從轉(zhuǎn)筒上取出，和勾絲標(biāo)準(zhǔn)樣照進(jìn)行對(duì)比，根據(jù)勾絲發(fā)生現(xiàn)象進(jìn)行判級(jí)。

毛羽附著

「目的」：
　　是為了評(píng)價(jià)絨毛脫落的難易程度而進(jìn)行的試驗(yàn)。起毛面料的絨毛脫落后，會(huì)粘著到其他的衣料上。
「方法」：

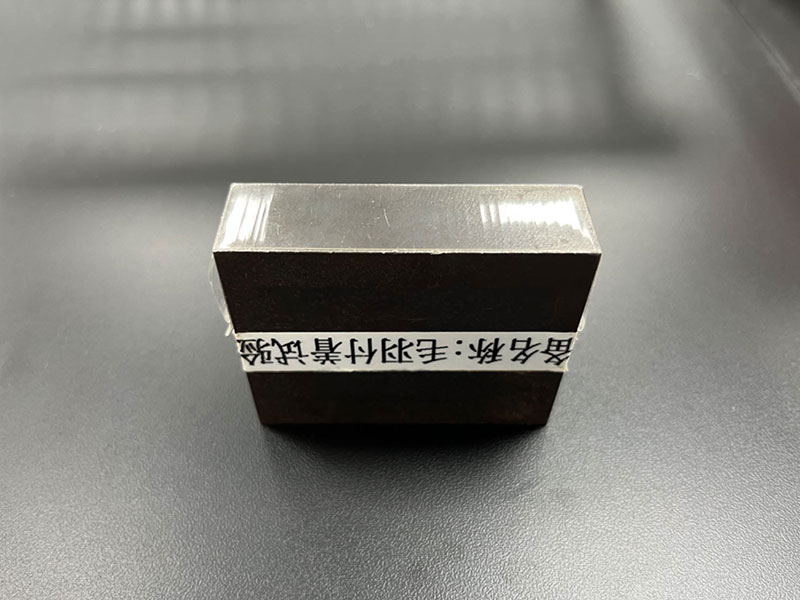

　　常用的膠帶法是將18mm寬的膠帶卷在500g的荷重上、在膠帶不松弛的狀態(tài)下粘在荷重鐵塊的兩側(cè)。將試驗(yàn)片實(shí)施面平鋪在桌面上，把荷重輕輕放在試料上，放置5秒鐘，在不同地方連續(xù)重復(fù)5次。然后將粘有毛羽的膠帶貼附在毛羽附著襯紙上。與標(biāo)準(zhǔn)樣照對(duì)比判定級(jí)數(shù)。

滑脫抵抗力

「目的」：
　　一般適用于機(jī)織物。是為了評(píng)價(jià)縫線部分的抵抗力而進(jìn)行的試驗(yàn)。所謂滑脫是指對(duì)縫線施加力的時(shí)候，縫線處滑動(dòng)被拉開或者脫落。
「方法」：
　　根據(jù)「JIS L 1096機(jī)織物和針織物試驗(yàn)方法」實(shí)施。

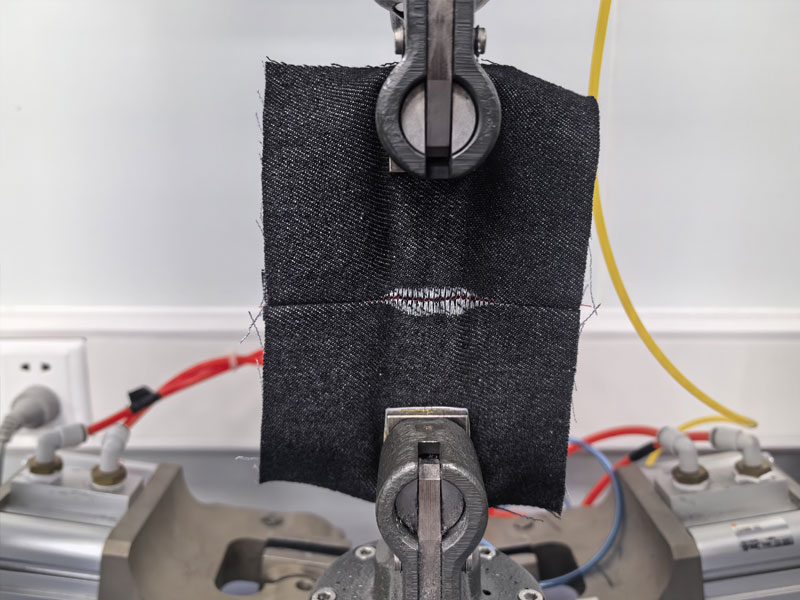

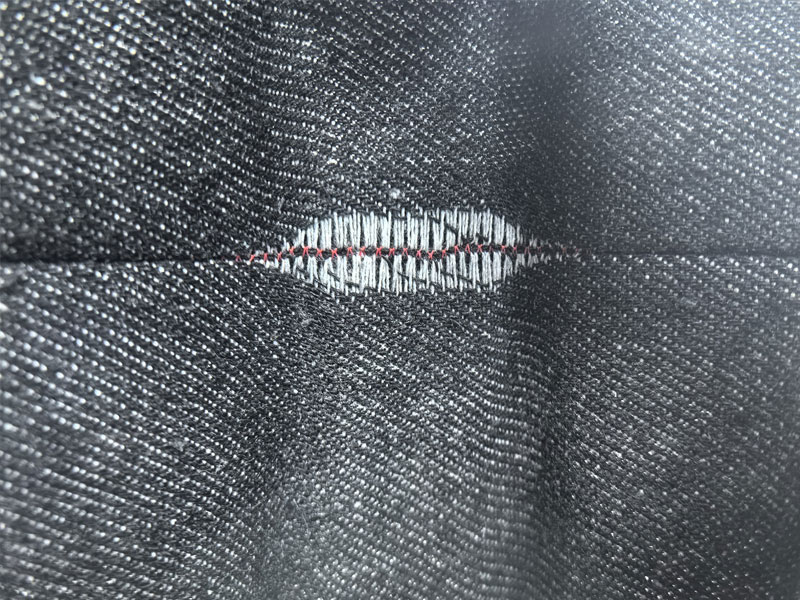

　　調(diào)查滑脫抵抗力的縫線滑脫試驗(yàn)有從A法到D法的試驗(yàn)方法，常用的方法B法為經(jīng)、緯各取100mm×170mm的試驗(yàn)片5枚，沿長(zhǎng)邊進(jìn)行對(duì)折，然后沿著折線剪開，在據(jù)切口10mm處進(jìn)行縫合。使用拉伸強(qiáng)力機(jī)，在施加指定的拉伸載荷（厚地117.7N 薄地49N）后，從試驗(yàn)機(jī)取下放置一個(gè)小時(shí)。在直角方向上對(duì)縫線施加負(fù)荷（500g/1kg），以消除縫線附近的松弛，并測(cè)量最大孔的長(zhǎng)度（mm）。

絨毛保持性

「目的」：
　　是為了評(píng)價(jià)在絨布面料中絨毛的保持性能（是否容易脫落）而進(jìn)行的試驗(yàn)。
「方法」：
　　根據(jù)「JIS L 1075機(jī)織物和針織物的絨毛保持性的試驗(yàn)方法」實(shí)施。
　　在絨毛保持性試驗(yàn)中，燈芯絨、平絨類等面料適用于A法、毛巾類線圈式絨布面料適用于B法、抽褶加工的面料適用于C法。常用的方法A法（使用通用型萬能磨耗試驗(yàn)機(jī)）為

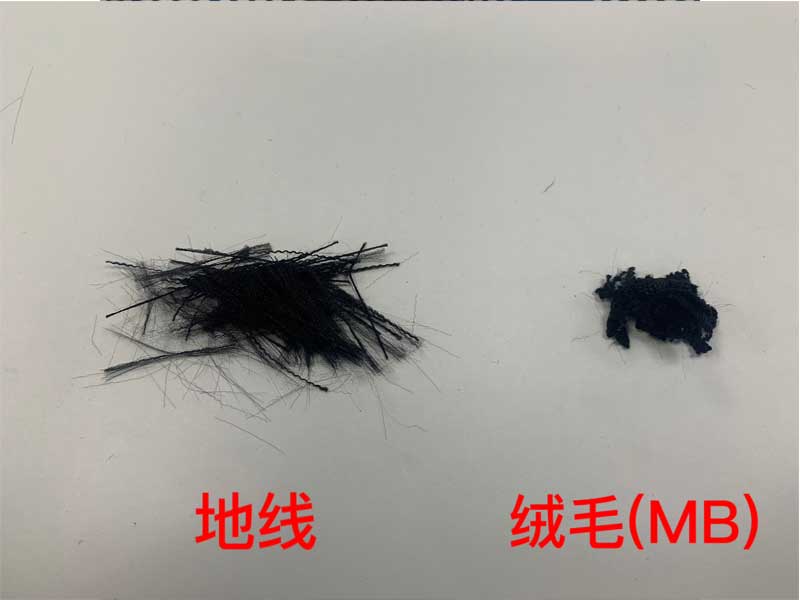

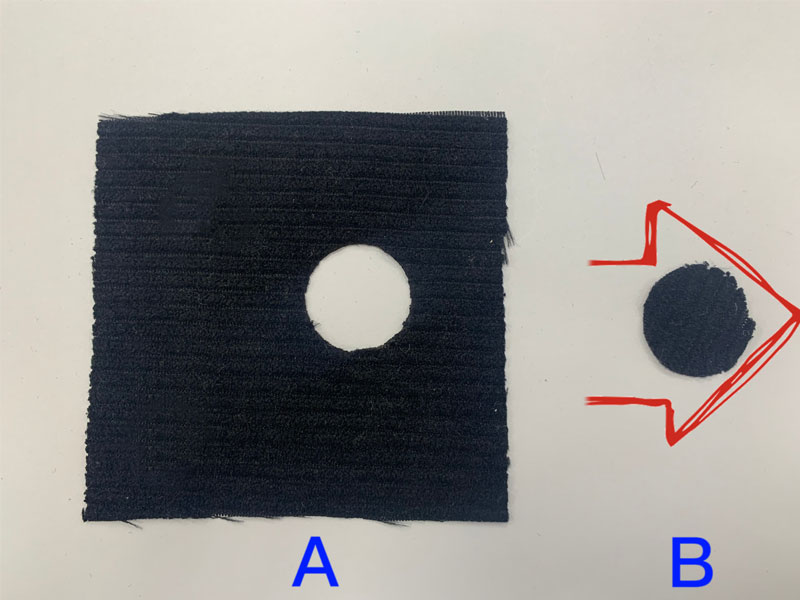

80mm×80mm的試驗(yàn)片A和直徑15mm或22mm的圓形試驗(yàn)片B各3枚。把試驗(yàn)片B的絨和地線分開，稱出絨毛的質(zhì)量（MB）。
　　將試驗(yàn)片A以絨面朝下的狀態(tài)固定在通用型萬能磨耗試驗(yàn)機(jī)上，用研磨紙摩擦指定回?cái)?shù)（通常為500回）。

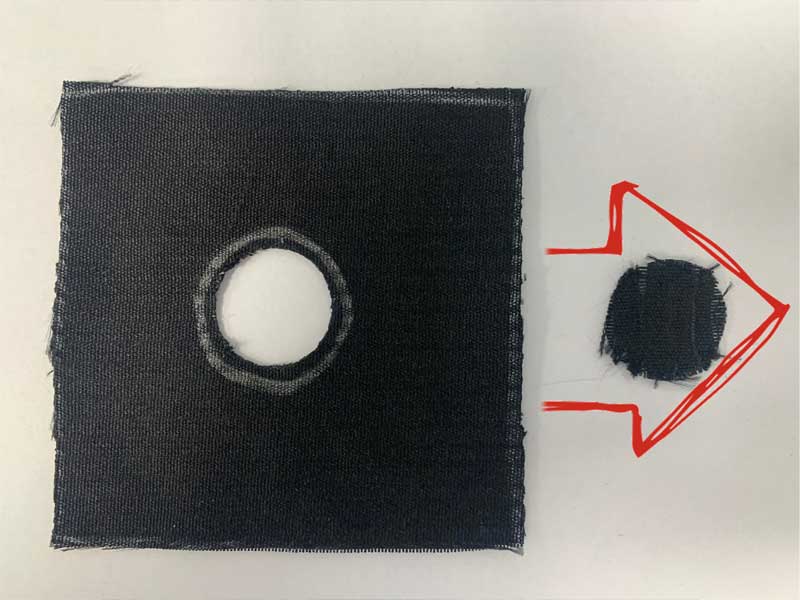

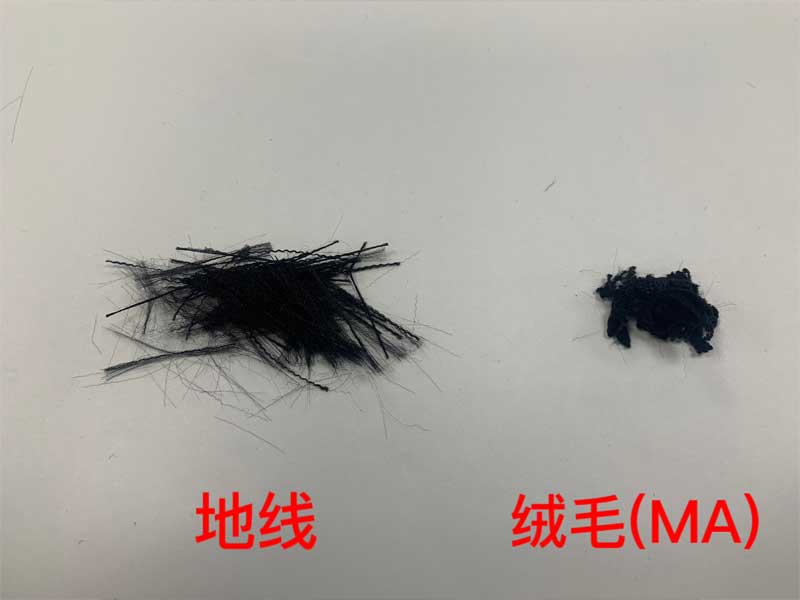

　　將試驗(yàn)片A的磨損部分切成與試驗(yàn)片B大小相同的圓形，將切下來的部分分成絨和地線，稱出絨毛的的殘留重量（MA）。
　　根據(jù)下面的公式計(jì)算出絨毛保持率（％）。
　　　　絨毛保持率（％）＝（MA/MB）×100％

磨耗強(qiáng)度

「目的」：
　　所謂磨耗強(qiáng)度，是指在生活活動(dòng)中，布料在受到摩擦作用而磨損（表面磨損）時(shí)，為了評(píng)價(jià)布料的易破損程度而進(jìn)行的試驗(yàn)。也評(píng)價(jià)是否容易發(fā)生表面起毛等外觀變化。在日常生活中衣服、家居服、床品類及地毯會(huì)受到很多的摩擦作用。
　　面料一旦磨損，其形態(tài)、功能性的性能就會(huì)下降。結(jié)果就是強(qiáng)度下降。例如，毛衣的肘部、褲子的下擺、床單等，會(huì)因?yàn)槟p而變薄、受損。從日常穿著衣服時(shí)發(fā)生的磨損現(xiàn)象的結(jié)果來看，衣料品的磨耗強(qiáng)度是很重要的試驗(yàn)項(xiàng)目。
「方法」：
　　根據(jù)「JIS L 1096機(jī)織物和針織物的面料試驗(yàn)方法」實(shí)施。
　　磨耗強(qiáng)度試驗(yàn)根據(jù)產(chǎn)品中使用部位、材料、目的不同，有從A法到F法的試驗(yàn)方法。通用型適用于一般的機(jī)織物，馬丁代爾法一般適用于毛的編織物。
　　常用的方法有：

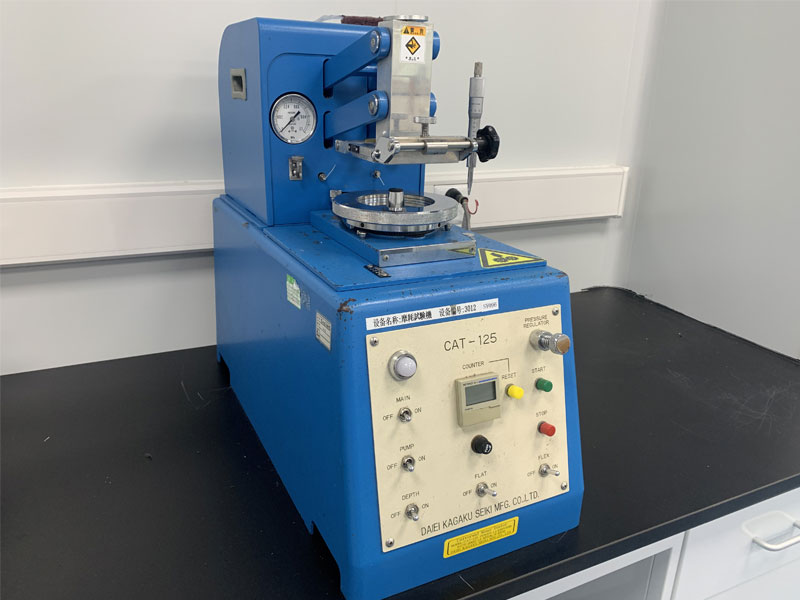

　　通用型萬能磨耗機(jī)A-1法：取直徑約120mm的試驗(yàn)片6枚、放置在橡膠膜上。在加壓板上安裝砂紙，設(shè)置4.45N的荷重。開啟氣泵開關(guān)（空氣壓27.6KPa）。放下加壓板，開始試驗(yàn)。摩擦試樣孔洞7-9mm時(shí)停止試驗(yàn)，記錄回?cái)?shù)。

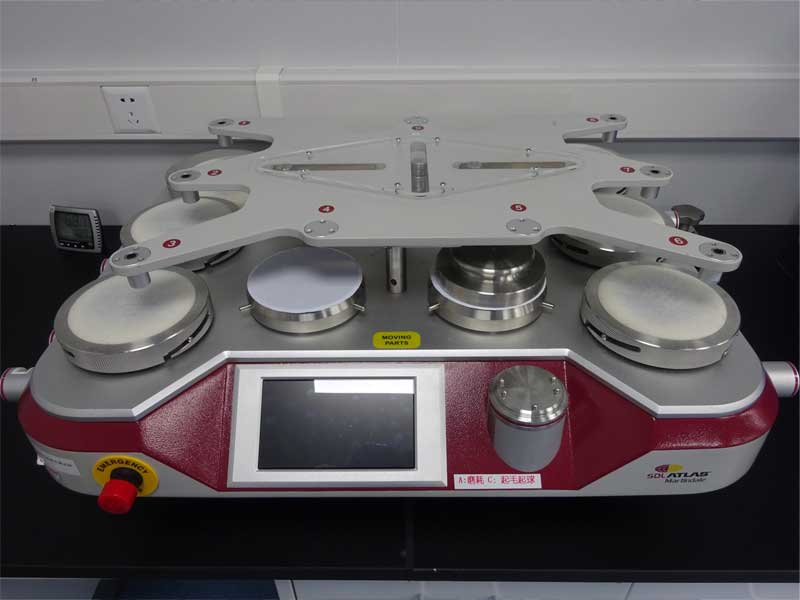

　　馬丁代爾法（E法）：取直徑38±3mm的試樣4枚。將試樣夾具安裝在耐磨儀上，并施加規(guī)定壓重。 當(dāng)摩擦到有兩根以上紗線斷裂、試樣上有摩擦孔洞時(shí)、與JIS L 0804 變褪色用灰卡3級(jí)同等程度、試樣發(fā)生顯著外觀變化時(shí)停止試驗(yàn)，記錄摩擦次數(shù)。

伸長(zhǎng)率

「目的」：
　　是為了評(píng)價(jià)有彈性的針織物和機(jī)織物而進(jìn)行的試驗(yàn)。有彈性的織物是指使用氨綸等有彈性的線而有伸縮性的織物。
「方法」：
　　根據(jù)「JIS L 1096機(jī)織物和針織物的生地試驗(yàn)方法」實(shí)施。

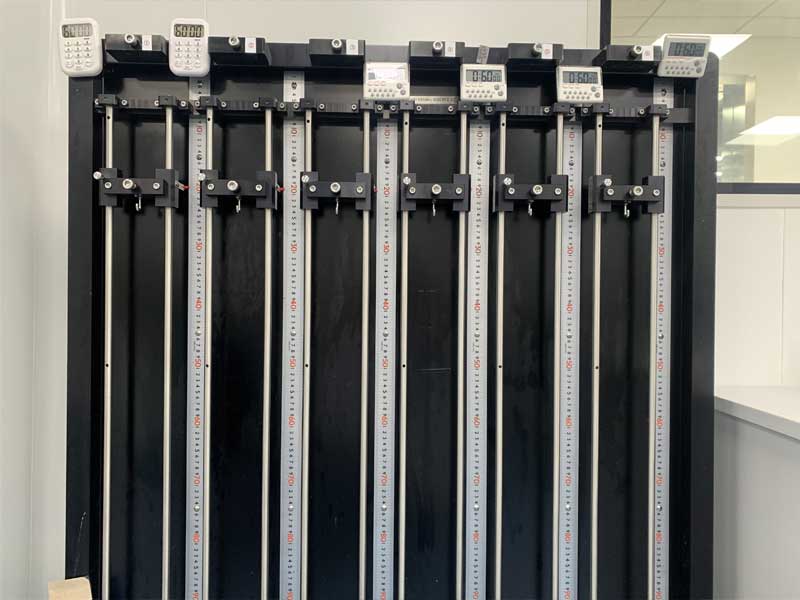

　　伸長(zhǎng)率有從A法到D法的試驗(yàn)方法。常用的方法B法（機(jī)織物的定荷重法）為取有彈性方向50mm×300mm的試驗(yàn)片3枚，將其固定在試驗(yàn)機(jī)上，有效長(zhǎng)度為200mm（L。）施加14.7N的力1min。測(cè)量1min后的長(zhǎng)度（L?），根據(jù)下面的公式計(jì)算伸長(zhǎng)率。
　　　　伸長(zhǎng)率（％）＝（L?- L。）/ L。×100％

伸長(zhǎng)回復(fù)率

「目的」：
　　是為了評(píng)價(jià)有彈性的針織物和機(jī)織物的伸縮性而進(jìn)行的試驗(yàn)。有彈性的織物是指使用氨綸等有彈性的線而有伸縮性的織物。
「方法」：
　　根據(jù)「JIS L 1096機(jī)織物和針織物的生地試驗(yàn)方法」實(shí)施。

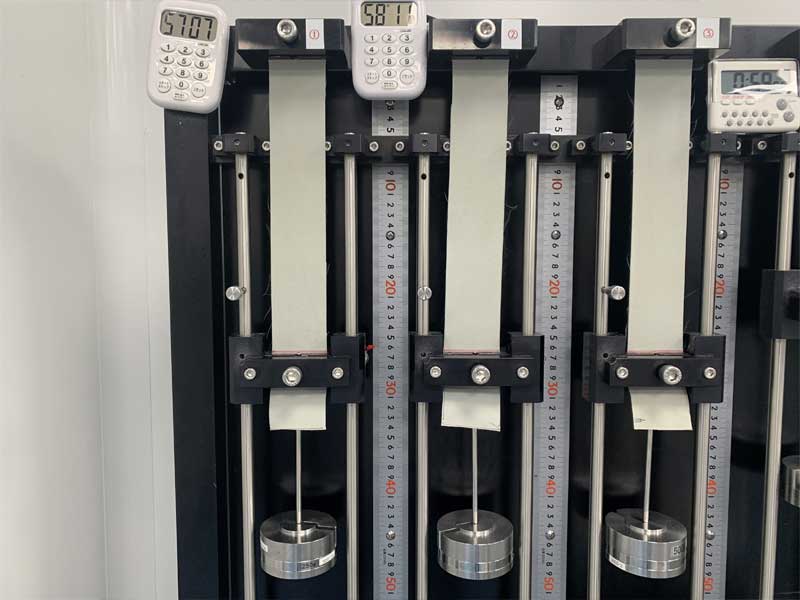

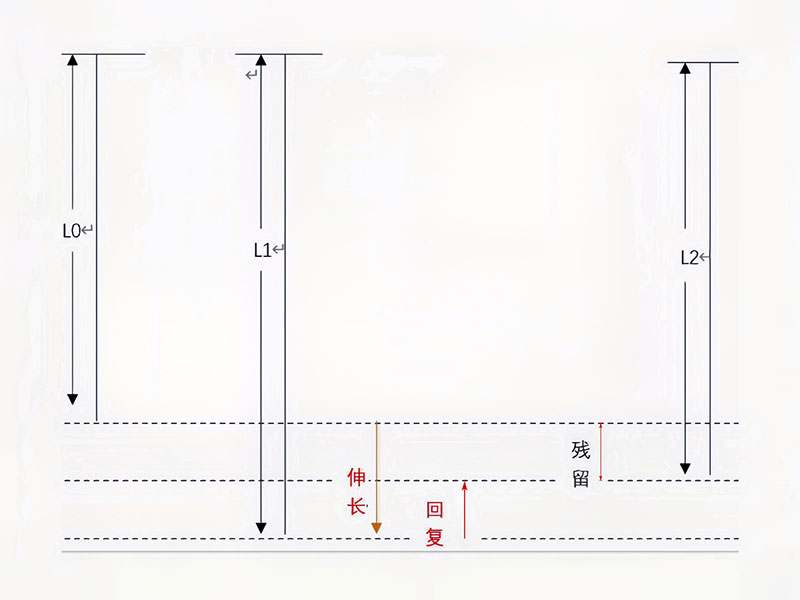

　　伸長(zhǎng)回復(fù)率和殘留率有從A法到E法的試驗(yàn)方法。常用的方法B-1法（定荷重法）為取有彈性方向50mm×300mm的試驗(yàn)片3枚，將其固定在試驗(yàn)機(jī)上，有效長(zhǎng)度為200mm（L。）施加14.7N的力1H（L?）。測(cè)量除去荷重后30s和1h的長(zhǎng)度（L?），根據(jù)下面的公式計(jì)算伸長(zhǎng)回復(fù)率和殘留率。
　　　　伸長(zhǎng)回復(fù)率（％）＝（L?- L?）/（L?- L。）×100％
　　　　殘留率（％）＝（L?- L。）/ L?！?00％
