BOKEN
?

功能性試驗項目簡介

?

吸水性

「目的」：
　　吸水性試驗是為了評價布料容易吸收多少汗和水等水分而進行的試驗。
「方法」：
　　試驗方法參考【JIS L 1907】

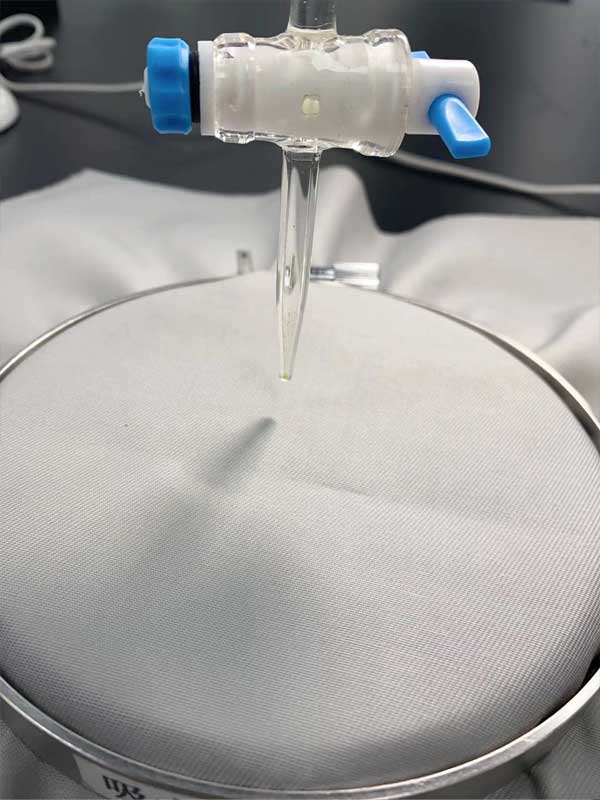

1.滴下法

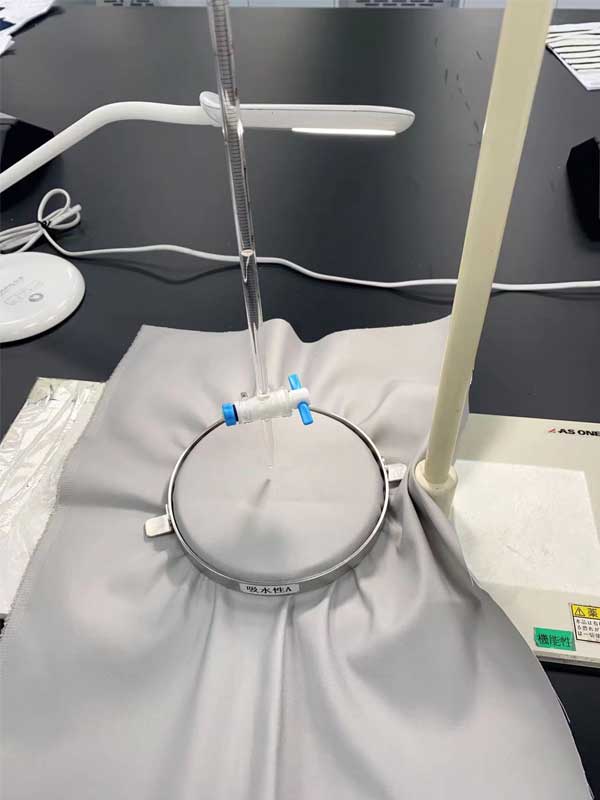

　　將試驗片安裝到保持架上，從試驗片上10mm的高度滴入1滴水（約0.04ml），同時用秒表測量水滴到達試驗片后，到水的鏡面反射（閃閃發(fā)光的反射）完全消失為止的時間。

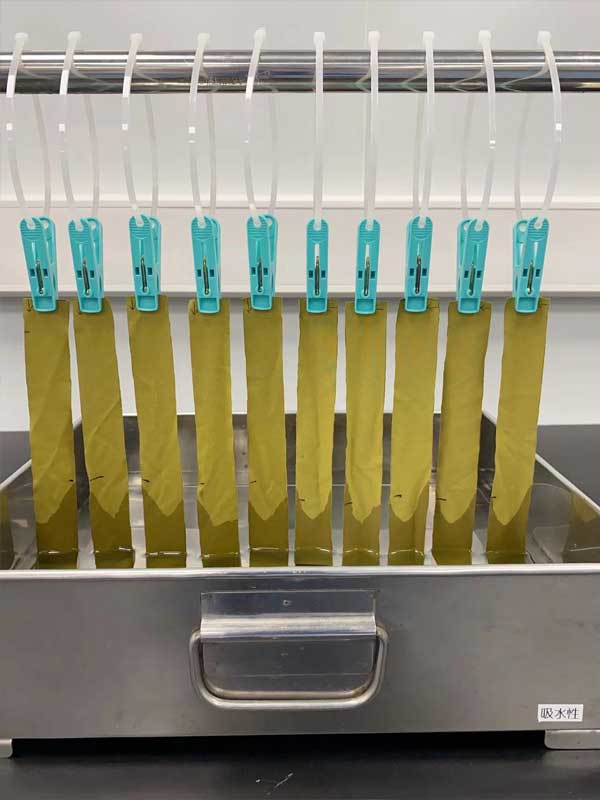

2.上升法

　　分別取經(jīng)緯向200mm×25mm的試驗片，固定上端使試驗片垂直，使下端浸入水中。放置10分鐘后，測量水在試驗片內(nèi)上升的高度。

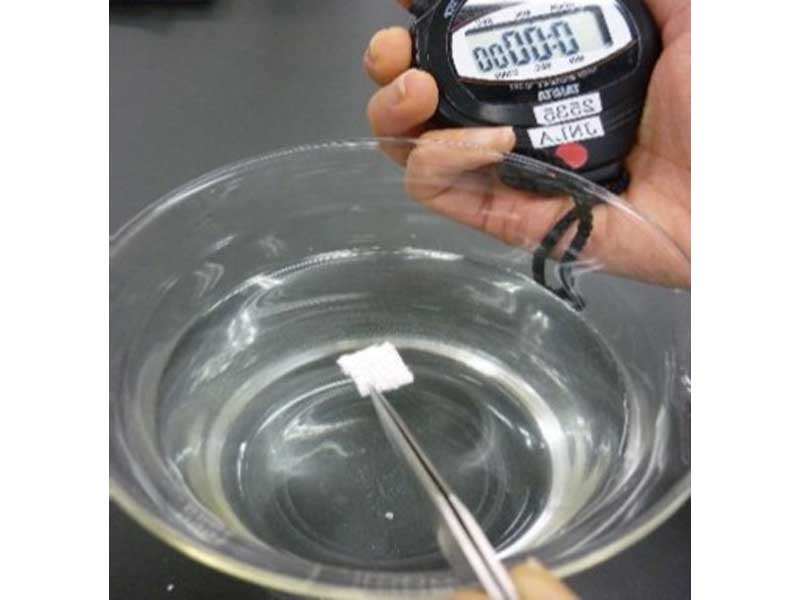

3.沉降法

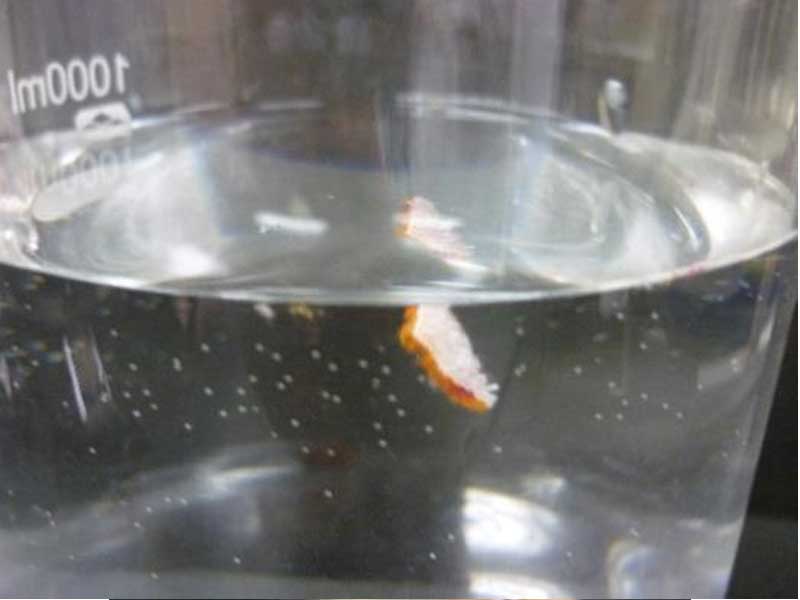

　　裁取10mm×10mm的試驗片，將試驗片的測定面朝下輕放于水中，同時用秒表測量試驗片濕潤沉降的時間。

防水性

「目的」：
　　防水性是指纖維制品及面料的防水性能。
　　目的是為了評價防水性而進行的試驗。主要適用于不透氣纖維制品。
「方法」：
　　試驗方法參考【JIS L 1092:2009】。根據(jù)需要，作為前處理，進行水洗處理或干洗處理等。

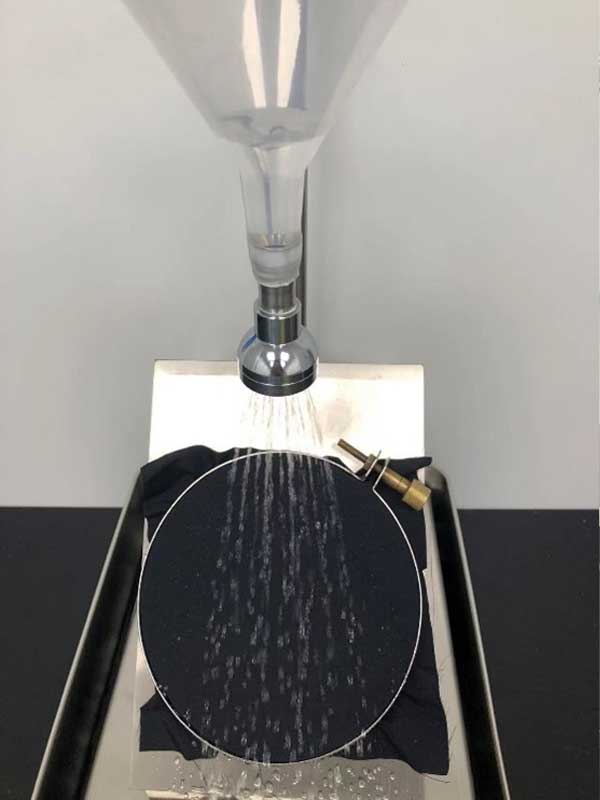

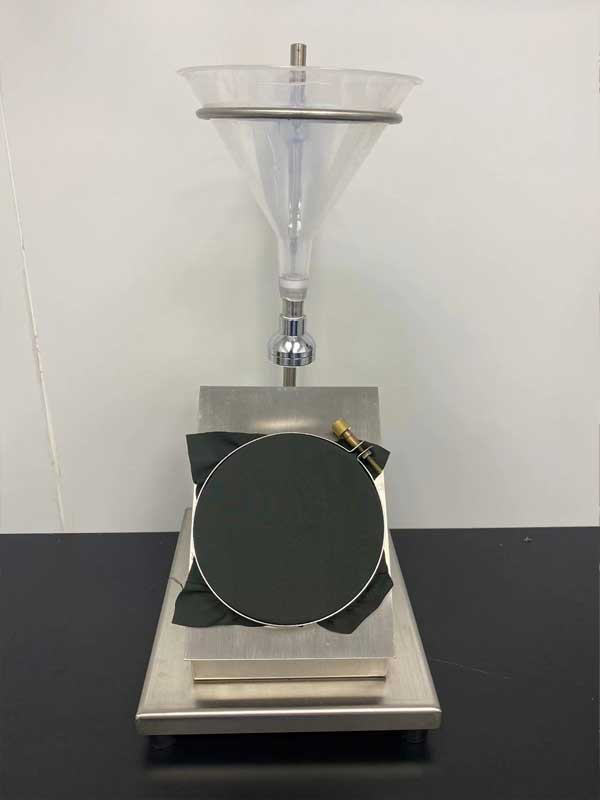

　　向放于支撐架上的45°傾斜的試驗片上噴灑250mL水。噴灑完成后，將濕潤狀態(tài)與判定樣照進行比較，判定等級。（不同方法的判定略有區(qū)別）

防紫外線性能

「目的」：
　　●紫外線屏蔽率是表示遮擋多少紫外線的值。
　　UV-A：在大氣層中幾乎不被吸收而到達地表。到達皮膚深部的真皮層。伴隨著黑色素的增加對皮膚的黑化作用。
　　UV-B：由于臭氧層的增減，到達地表的量發(fā)生變動。作用是UV-A的1000倍。作用于皮膚的表皮層，引起日曬，促進色素沉著。
　　UV-C：由于幾乎被臭氧層吸收，所以幾乎無法到達地面。
　　●UPF（Ultraviolet Protection Factor）表示與沒有被遮蔽的皮膚相比，用衣物使之降低的影響的程度。
　　例如，UPF10表示影響度1/10；記載為UPF50，則影響度為1/50。
「方法」：
　　1.紫外線遮蔽率測定（服裝產(chǎn)品等品質(zhì)性能對策協(xié)會規(guī)范法）

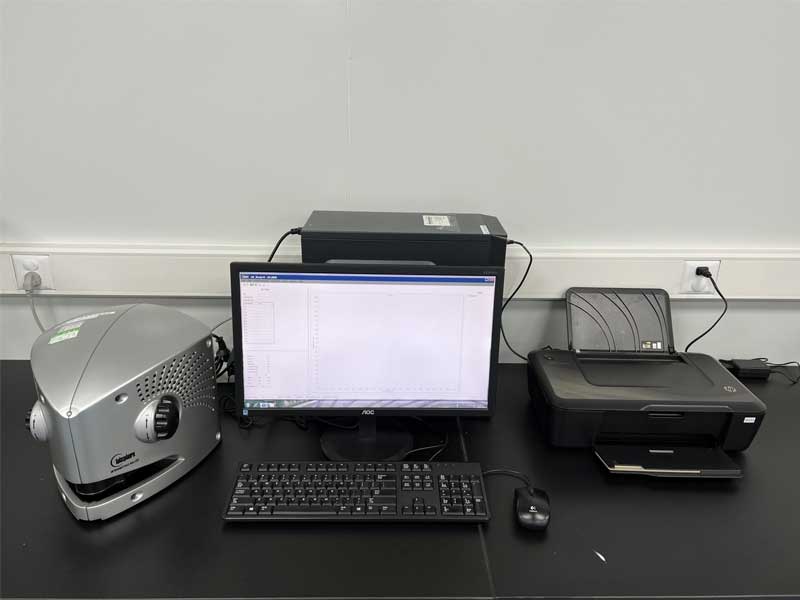

　　在測定波長區(qū)域280～400nm，使用分光光度計，測定照射到試驗片上的紫外線的遮蔽率（%）。
　　2.UPF評價（澳大利亞/新西蘭標準AS/NZS4399）
　　在測定波長范圍290～400nm，使用分光光度計，測定照射到試驗片上的紫外線的每個波長的透過率（%）。測量5nm刻度，用UPF值進行評價。

吸濕速干性

「目的」：
　　調(diào)查面料能夠快速吸收體內(nèi)散發(fā)出的汗液并且能使其迅速散發(fā)的性能。
「方法」：
　　稱量平衡后的試驗片后，在試驗片的指定面滴上0.3ml或0.6ml的純水后稱重，之后再每5分鐘記錄滴水的試驗片重量，最長90分鐘結(jié)束，計算水分的殘留率并形成曲線圖。

接觸冷溫感

「目的」：
　　人的皮膚在接觸織物時，人體向織物轉(zhuǎn)移了多少熱量，決定了觸感的涼爽與否，本測試方法用來評定紡織服裝面料的表面接觸冷溫感覺的評價程度。
「方法」：

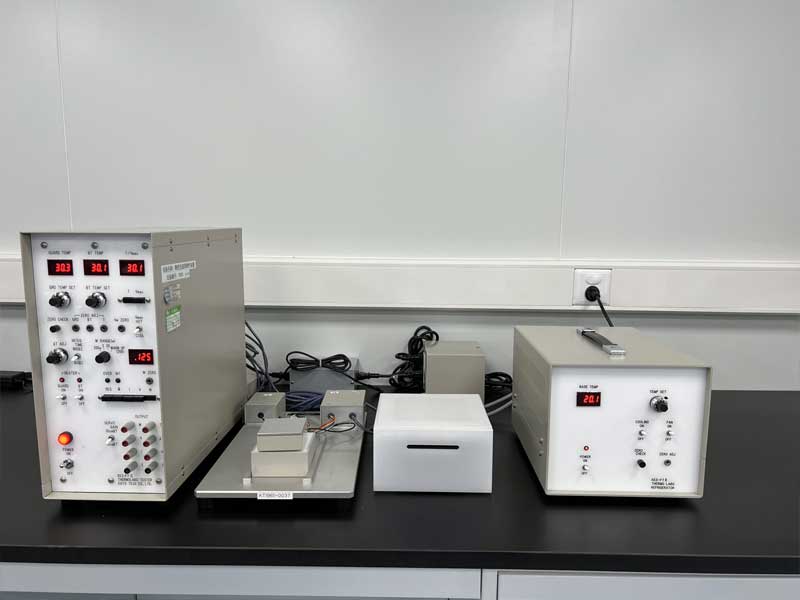

　　本試驗方法參考【JIS L 1927】。將傳感器放置在電熱板上,當與試樣溫度差(△T:10℃、20℃)保持一定后，測定將傳感器移動到試樣時的瞬間熱轉(zhuǎn)移量。數(shù)值越大感覺越冷。

保溫性

「目的」：
　　保溫性試驗是為了評價纖維制品和面料的保溫性而進行的試驗。為了提高制品和面料的保溫性需要把不易傳導(dǎo)熱量的空氣留存在纖維內(nèi)部和縫隙中，從而達到抑制散熱的效果。
「方法」：

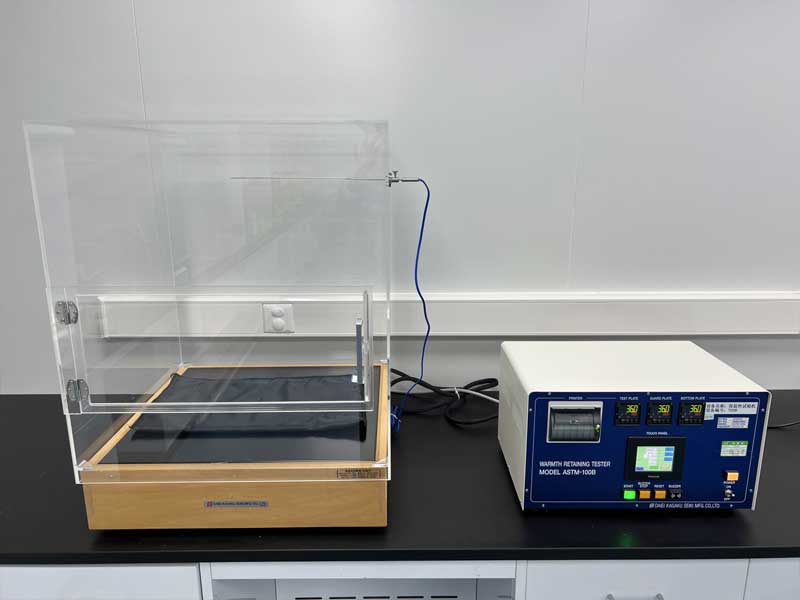

　　本試驗方法參考【JIS L 1096 A法】。試樣（40cm×40cm）覆蓋于恒溫電熱板上，當電熱板的表面溫度保持在36℃±0.5℃時，2小時后根據(jù)電功率計算保暖率。

吸濕發(fā)熱

「目的」：
　　評價纖維中的親水基團通過吸收人體或空氣中的水汽，將水汽的動能轉(zhuǎn)化為熱能的程度。
「方法」：

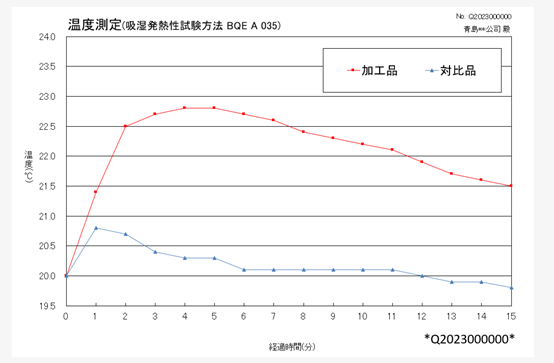

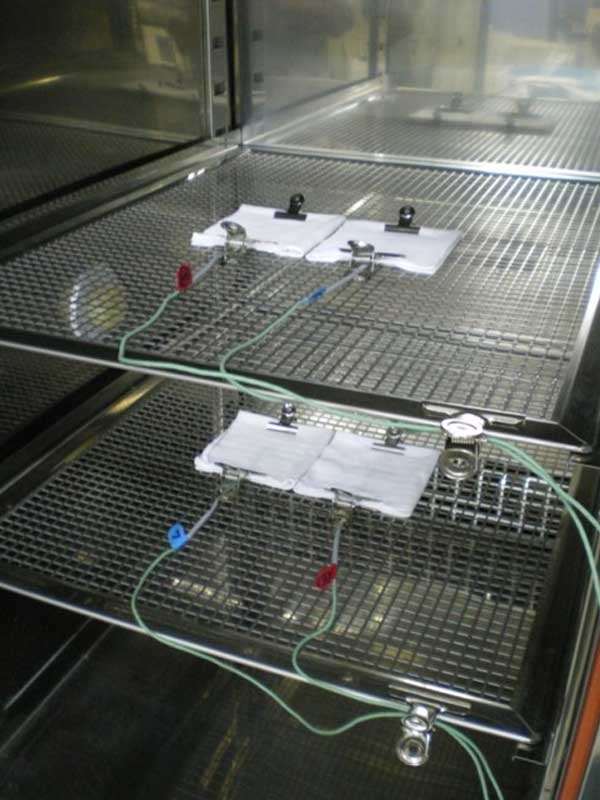

　　本試驗方法參考【紡檢規(guī)格A035】。將20cm×20cm的試驗片折成4折，在內(nèi)部安裝熱電偶溫度傳感器，在恒溫恒濕機中20℃、40%RH的環(huán)境下放置2小時后，變化為20℃、90%RH的環(huán)境，每分鐘測量溫度變化至15分鐘。同時測量加工品和未加工品，比較上升溫度。
